Liquid cooling

液冷系列

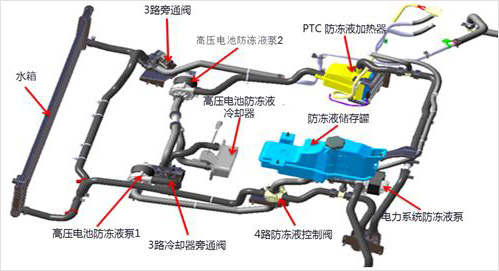

液冷手艺，，是使用液体的流动而快速带走热量的散热手艺。。液冷应用是指使用在热源处装置的液冷冷却板（也叫水冷散热板、液冷散热器），，配合热交流器和换热泵，，以液体循环流动方法散热。。一样平常情形下，，液冷手艺应用在强制对流或相变系统不可抵达散热效果热能量密度极高的情形中。。

AG电投厅热能在液冷手艺的研发一直加大，，特殊是在水冷产品生产工艺上一直刷新，，在铜管自动折弯、挤型模、压管、粘连焊接等手艺工艺获得了多个手艺专利，，使得水冷板焊接越发稳固，，大大镌汰了水冷板漏水等不良征象，，提高水冷板散热的可靠性；；；通过液冷板的外貌举行手艺处置惩罚，，实现更好地与热源件的接触，，提高了散热效率。。

AG电投厅热能提供多种水冷散热结构类型设计研爆发产

埋管成型水冷流道+管讨论
型材挤压成型水冷流道+焊接
机加成型水冷流道+焊接
压铸成型水冷流道+焊接

SVG水冷散热解决计划

SVG客户提供图纸及要求说明：

手艺说明：

（1）设计水冷散热器散热功率为920w×2=1840w；；；（2）压力≤7bar/30min，，无走漏；；；
（3）使用情形温度：-45℃至45℃；；；
（4）水冷板流阻：<50KPa，，11L/min，，体积密度：50%水+50%乙二醇溶液；；；
（5）入口温度为60℃，，最高外貌温度低于90℃，，温差3℃。。

SVG水冷散热器仿真设计模子示意图及相关参数：

散热设计参数：

接纳水冷散热方法，，材质为AL6063-T6，，水冷板流阻：<50KPa，，11L/min，，体积密度：50%水+50%乙二
醇溶液；；；入口温度为60℃，，水冷板与IGBT之间没有介质。。

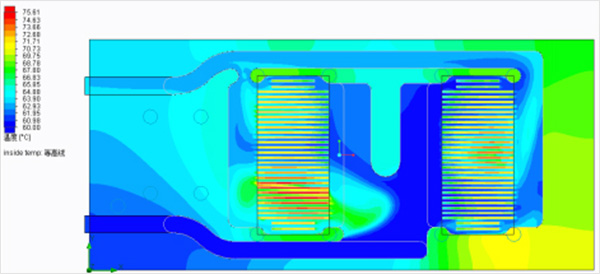

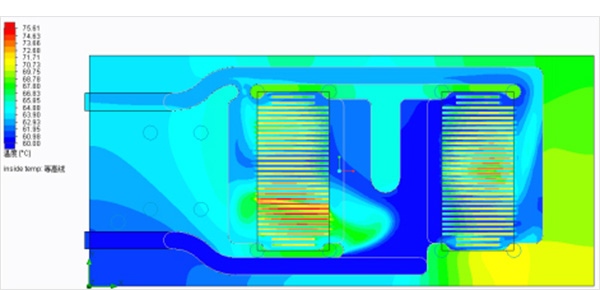

水冷板中截面温度消耗仿真效果示意图：

入口温度为：60℃；；；
出口温度为：63.84 ℃；；；
体积流量：11L/min。。

水冷板中截面速率漫衍仿真效果示意图：

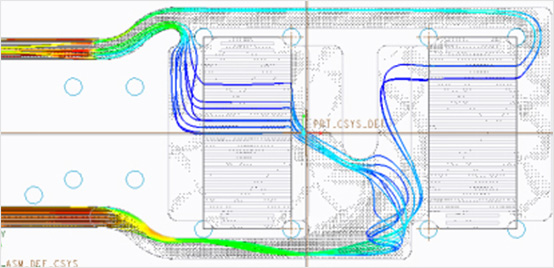

水冷板中截面流动轨迹仿真效果示意图：

水冷板中截面压力转变仿真效果示意图：

入口压力：102727.78Pa；；；
出口压力：101325.02Pa；；；
压力下降：1402.76Pa。。

IGBT水冷板外壳温度转变仿真示意图：

最高温度为:85.25℃；；；
水冷板温差:83.22℃-82.39℃=0.83℃，，
小于要求的3℃，，知足设计要求。。

IGBT水冷板外壳温度转变仿真示意图：

散热计划	50% 水 +50%乙二醇				IGBT中心温度 ℃
散热计划	水冷板最高温度	体积流量	入口温度	压力下降	#1	#2	温差
水冷板	85.25℃	11L/min	60℃	1402.8Pa	82.39	83.22	0.83
