Wind energy converter
风能变流器散热计划
风电变流器通过对双馈异步风力发电机的转子举行励磁,, ,使得双馈发电机的定子侧输出电压的幅值、频率和相位与电网相同,, ,并且可凭证需要举行有功和无功的自力解耦控制 。。。。 。变流器控制双馈异步风力发电机实现软并网,, ,减小并网攻击电流对电机和电网造成的倒运影响 。。。。 。???梢运捣绲绫淞髌魇欠裎裙淘诵兄苯佑跋熳诺缤奈裙绦 。。。。 。怎样包管风电变流器的正常运行,, ,散热是并不可少的一个环节 。。。。 。

        AG电投厅热能扎根于新能源领域的散热研发,, ,在风电风能变流器领域,, ,与海内外多家风电变流器厂家举行战略性的相助,, ,提供可靠的风电风能变流器、逆变器、电机等的散热手艺支持,, ,AG电投厅热能实现从散热系统的热设计、热仿真到散热器的生产一体化、整体性的效劳要求,, ,受到风电厂商的普遍好评 。。。。 。
风能变流器散热计划(DCDC 3000W瞬态计划)

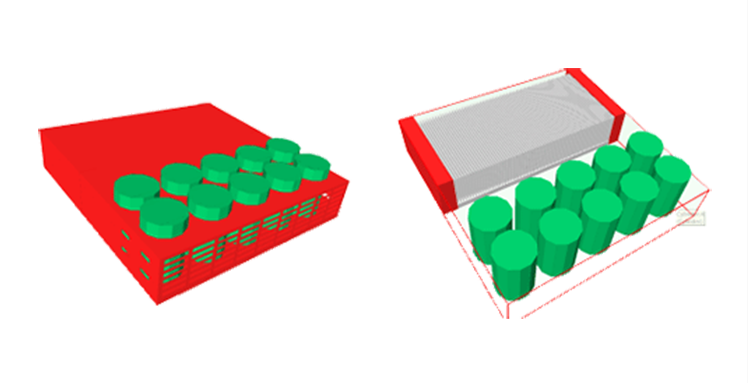

变流器仿真模子及相关参数:
变流器仿真模子及相关参数:
AG电投厅·(中国)官方网站

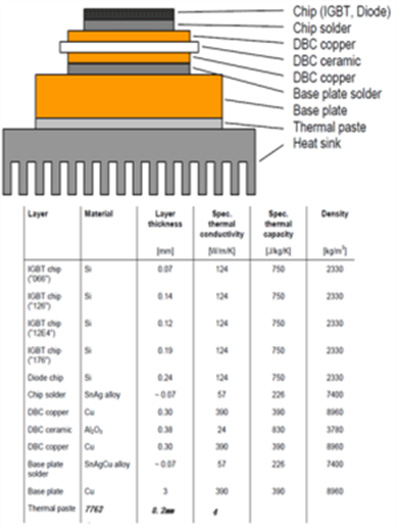

英飞凌内部结构图及发热元件示意图: diode:34W ;;;;;; IGBT:91W ;;;;;; total 1500W ;;;;;;
假设导热介质为: 7762导热膏,, ,厚0.2mm,, , K=4W/m*K 。。。。 。

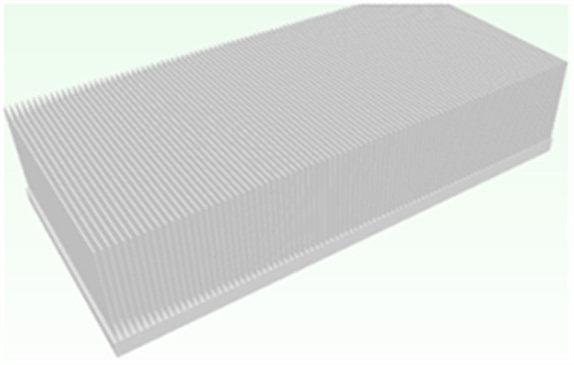

散热器参数:
           基板尺寸:462*220*15mm ;;;;;;
             Fin厚:1.5mm ;;;;;;
             Fin数目:92fins ;;;;;;
             Fin高:87mm ;;;;;;
             材质:AL 1060 ;;;;;;
             加工工艺:铲齿 ;;;;;;
             运行16个周期,, ,共 960s 。。。。 。

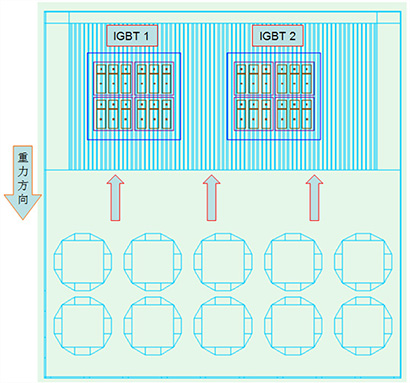

散热器设计仿真模子及相关参数:

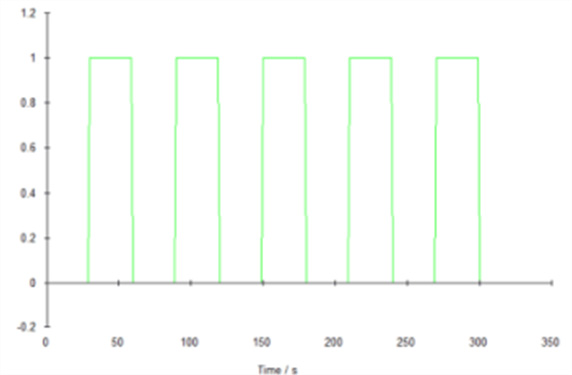

热源件事情状态:
           0-29s:0% ;;;;;;
             29s-30s:from 0% to 100% ;;;;;;
             30s-59s:100% ;;;;;;
             59s-60s:from 100% to 0% ;;;;;;
             一个周期循环运行60S 。。。。 。

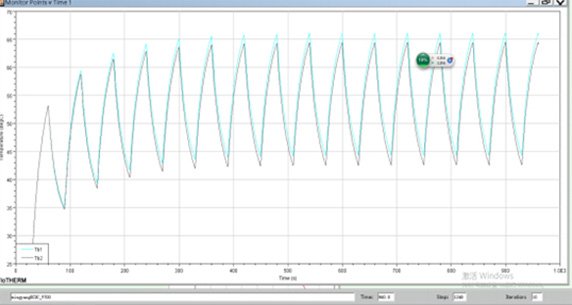

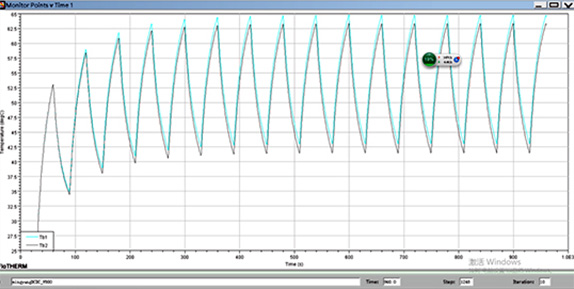

Tb温度随时间的转变示意图:(气流:500m^3/H)

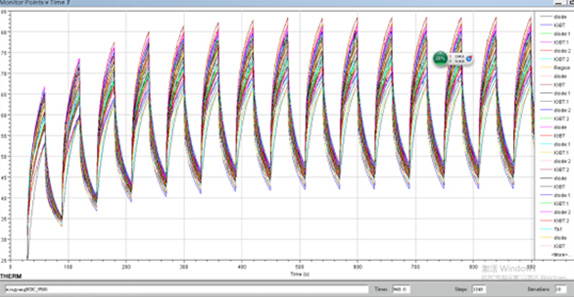

IGBT焦点元件下外貌温度随时间的转变示意图:
(气流:500m^3/H,, ,IGBT 节点温度= 焦点元件外貌温度+ 核
         心元件功率*焦点元件Rj-c 。。。。 。) t

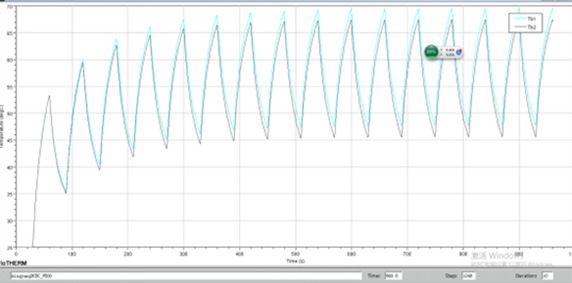

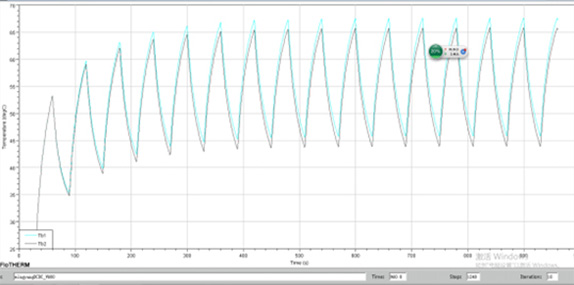

Tb温度随时间的转变示意图:(气流:600m^3/H)
Tb温度随时间的转变示意图:(气流:700m^3/H)
Tb温度随时间的转变示意图:(气流:800m^3/H)

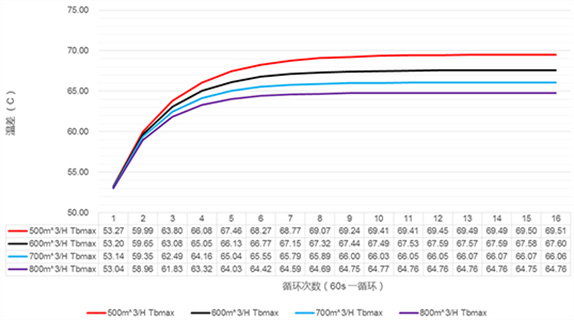

热源底部散热器外貌最高温度随时间循环的转变仿真效果:

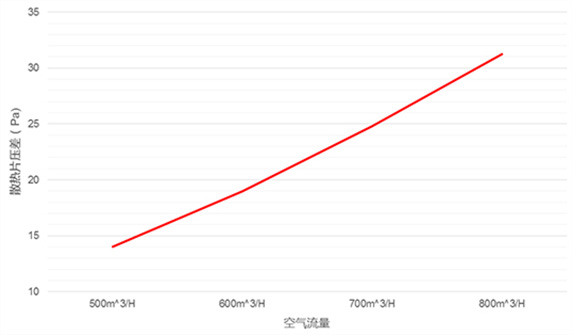

散热片压力损失与流量仿真效果:
