凭证国家电网划定，，，，，，光伏、风电平漫衍式发电比例不可凌驾电网的10%，，，，，，凌驾了就要加入储能系统。。。。。由于光伏系统、风电系统并网发电时不接纳储能系统，，，，，，会对电网带来了一些不良的影响，，，，，，若是风能、光伏发电系统规模的一直扩大以及光伏电源在系统中所占比例的一直增添，，，，，，这些影响变得不可忽视。。。。。通过对光伏发电的特征剖析可知，，，，，，光伏发电系统对电网的影响主要是由于光伏电源的不稳固性造成的，，，，，，为了让电网更清静、稳固、经济运行，，，，，，一样平常要求加装储能系统，，，，，，因此，，，，，，近几年储能系统的需求量有所增添。。。。。

储能系统的稳固运行关乎到电网的清静与稳固，，，，，，以是各大储能系统生产厂家重视其质量，，，，，，而影响到储能系统稳固性的因素中，，，，，，散热性能无疑是最主要的。。。。。AG电投厅热能专注于大功率散热，，，，，，关于储能系统散热器的研发与制造有富厚的履历，，，，，，AG电投厅热能的热治理工程师能够储能系统的设计之初就提供散热解决计划，，，，，，也可以对储能系统举行散热性能的优化。。。。。通过积累富厚的热设计数据，，，，，，同？？商峁┳既返娜确抡妗⑷戎卫聿馐允。。。。。

储能系统逆变器散热解决计划：

仿真模子及参数示意图（一）：

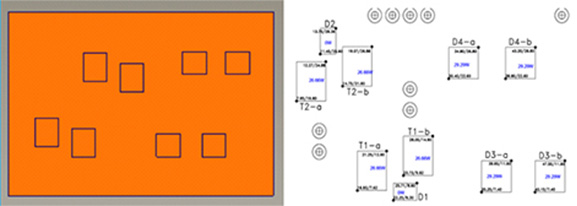

逆变器？？樽槌墒疽馔迹

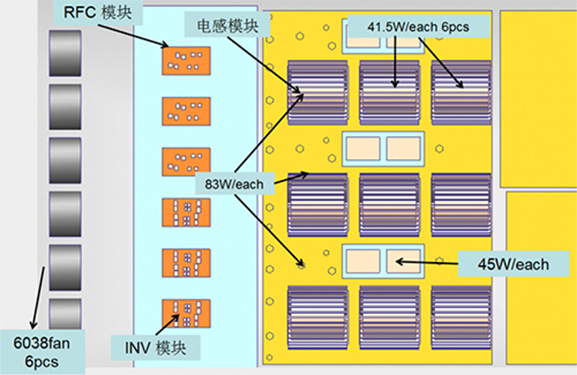

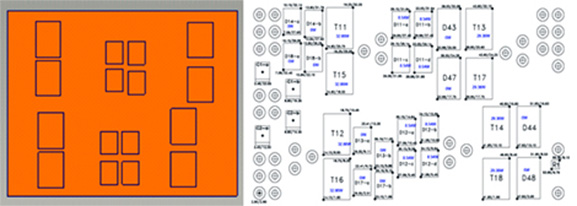

逆变器？？樽槌伞⒎⑷仍漫衍图及相关参数示图：

（图）RFC发热元件漫衍及IGBT功耗参数

NV？？椴问
IGBT:317.2W，，，，，，无其他附加热耗；；；；；
导热介质：0.1MM，，，，，，K=4W/m*K；；；；；
IGBT Rjc=0.74K/W，，，，，，diode Rjc=0.84 K/W。。。。。

（图）RFC发热元件漫衍及IGBT功耗参数

RFC？？椴问
IGBT:223.8W，，，，，，无其他附加热耗；；；；；
导热介质：0.1MM，，，，，，K=4W/m*K；；；；；
IGBT Rjc=0.65K/W diode Rjc=0.86。。。。。

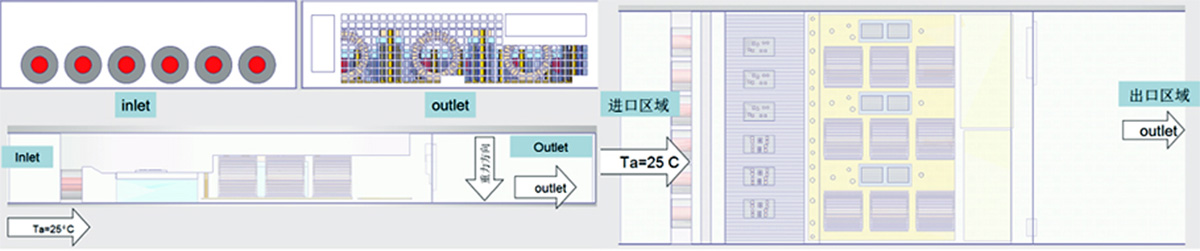

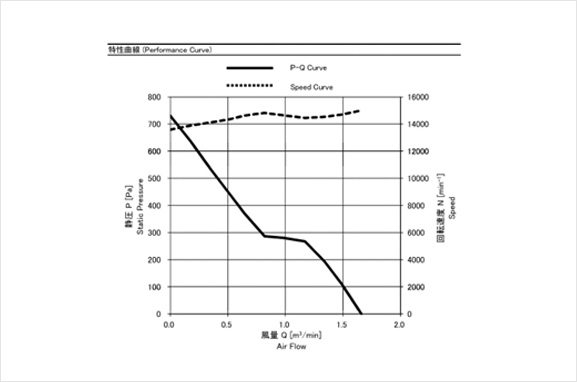

电扇使用仿真示意图：

接纳Minebea06038DA-12R-EUD-1 15000RPM电扇

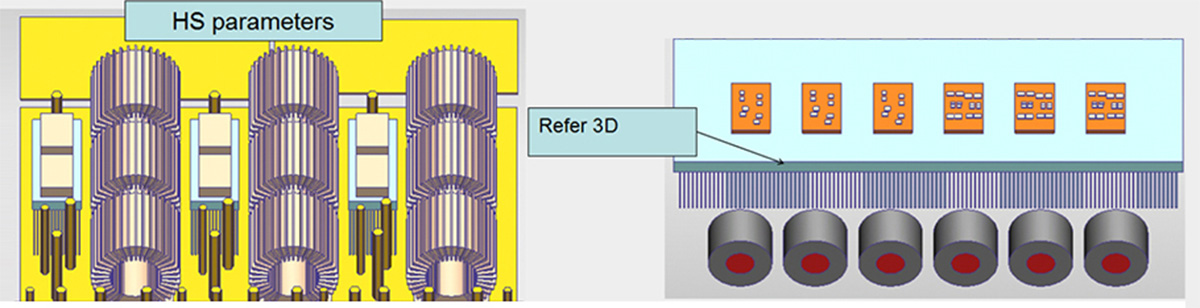

储能系统逆变器散热器安顿位置仿真示意图（参考3D图）：

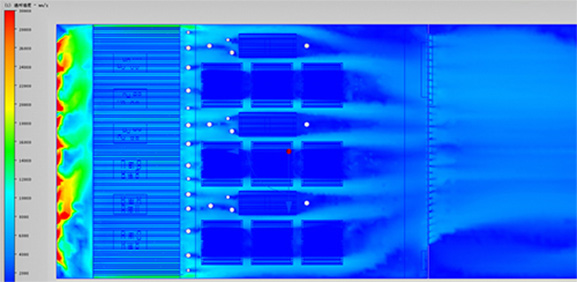

储能系统逆变器散热器中截面耗散速率仿真示意图：

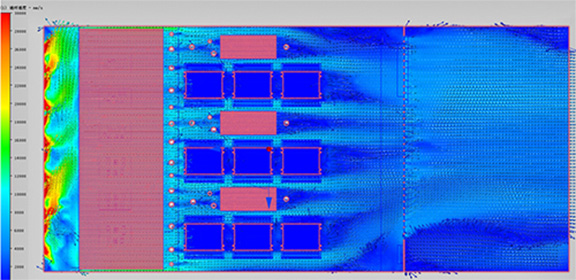

储能系统逆变器散热器中截面矢量耗散仿真示意图：

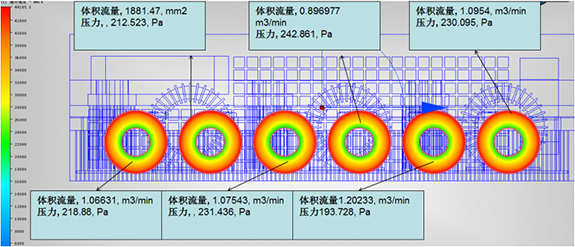

气流矢量耗散仿真效果及示意图：

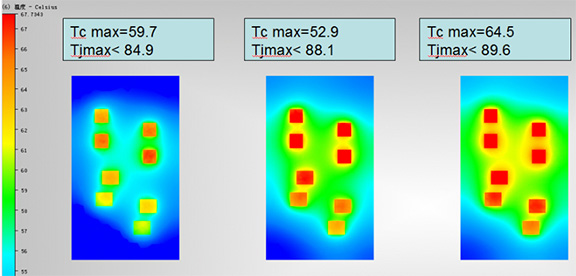

逆变器散热器温度耗散仿真效果及示意图：

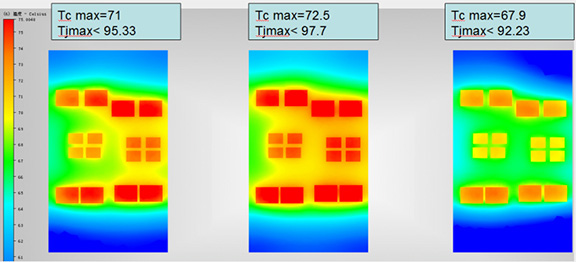

INV？？樯⑷绕魑露群纳⒎抡嫘Ч笆疽馔迹

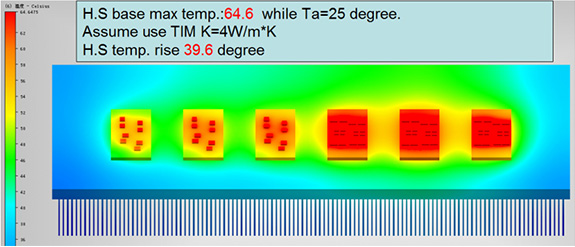

RFC？？樯⑷绕魑露群纳⒎抡嫘Ч笆疽馔迹

储能系统逆变器散热器仿真数据效果汇总：

解决要领	散热器底板温度	散热器温升	情形温度	IGBT 最高节温与温差（℃ ）
解决要领	散热器底板温度	散热器温升	情形温度	INV	INV温差	RFC	RFC温度
铝挤散热器	64.6	39.6	25	97.7	5.5	89.6	4.7
假设导热介质导热系数为4w/m*k。。。。。
