Power battery pack
动力电池包散热计划
E动力电池是为机械提供电源来作为动力泉源,,,,,一样平常是指为电动汽车、电动列车等新能源汽车提供动力的蓄电池。。新能源汽车是指接纳非通例的车用燃料作为动力泉源,,,,,综合车辆的动力控制和驱动方面的先进手艺,,,,,形成的手艺原理先进、具有新手艺、新结构的汽车,,,,,新能源汽车因其节能和环保的特征被看好,,,,,获得国家政策的鼎力大举支持,,,,,为贯彻落实国务院关于培育战略性新兴工业和增强节能减排事情的安排和要求,,,,,中央财务安排专项资金,,,,,支持开展私人购置新能源汽车津贴试点。。

           新能源汽车主要由电池驱动系统、电机系统和电控系统及组装等部分组成。。其中电机、电控及组装和古板汽车基内情同,,,,,最大的区别在于动力源的差别,,,,,动力电池包是新能源汽车的主要动力源,,,,,宽大新能源车企纷纷加大在动力电池包上的研发,,,,,起劲解决动力电池包的本钱高、电池续航能力较弱、充电速率不高等手艺瓶颈。。另外在动力电池包散热问题解决上与AG电投厅热能等散热企业睁开手艺相助,,,,,提升动力电池包的性能。。

           AG电投厅热能致力于成为新能源领域热治理向导者,,,,,在动力电池包散热手艺研发上有富厚的履历,,,,,通过AG电投厅的热设计工程师与车企手艺职员举行深入的钻研,,,,,资助新能源汽车企业解决散热问题,,,,,受到业内的普遍好评。。以下为AG电投厅热能研发并量产的动力电池包散热计划展示,,,,,更多新的水冷散热计划因保密协议与预防手艺涉密的缘故未能展示,,,,,可与客服相同或前来AG电投厅热能举行直接的手艺交流。。
AG电投厅热能:动力电池包水冷散热解决计划:

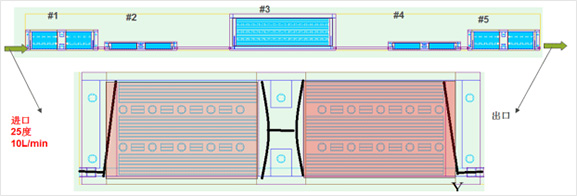

动力电池包及水冷板仿真模子示意图:
散热计划是以其中5块水冷板睁开安排为例展示,,,,,总功率1400W。。

(1)cold plate A: 476* 134.4,,,,,souce size:179.2*134.4;;
           (2)浅红色为发热区域,,,,,136.5W/each,total 273W;;
           (3)图示为水流漫衍图,,,,,下盖板3.0mm 厚,,,,,上盖板4.0mm 厚,,,,,中心fin 3.0mm fin厚度1.0,,,,, 间距3.0mm,,,,, fin length 164mm, totoal 22fins;;
           (4)中心圆柱(D10)为结构增强位置(螺丝牢靠后密封)。。


(1)cold plate B: 476* 57.4 souce size:177*44.3;;
           (2)浅红色为发热区域,,,,,44.5W/each,,,,,total 89W;;
           (3)图示为水流漫衍图,,,,,下盖板3.0mm 厚,,,,,上盖板4.0mm 厚,,,,,中心fin 3.0mm fin厚度1.0,,,,, 间距3.0mm,,,,, fin length 165mm, totoal 9fins。。

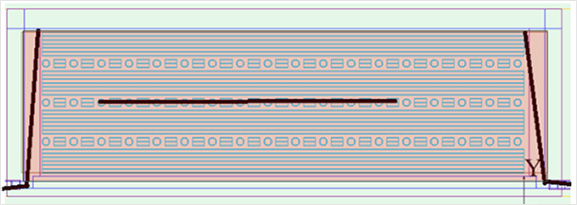

(1)cold plate C:670*240 souce size:663*180;;
           (2)浅红色为发热区域,,,,,total 676W;;
           (3)图示为水流漫衍图,,,,,下盖板3.0mm 厚,,,,,上盖板4.0mm 厚,,,,,中心fin 3.0mm fin厚度1.0,,,,,间距4.0mm,,,,, fin length 610mm, 7*4=28fins。。
动力电池包 #1 水冷板散热仿真效果示意图:
(1)水冷板中截面速率扩散水平示意

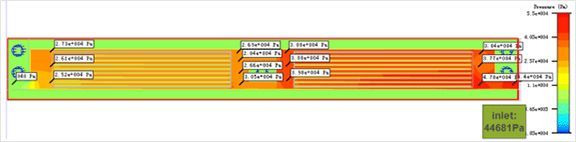

(2)水冷板中截面压力扩散水平示意

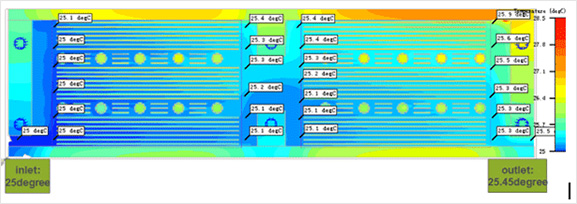

(3)水冷板中截面温度扩散水平示意

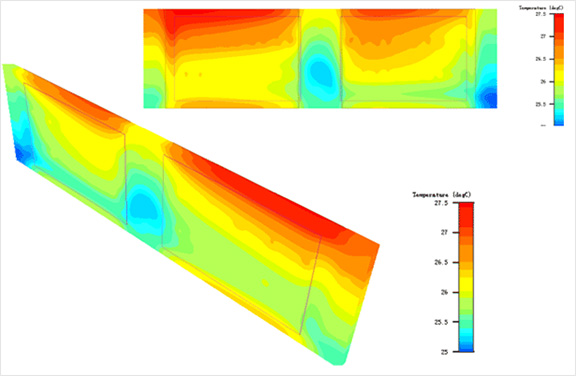

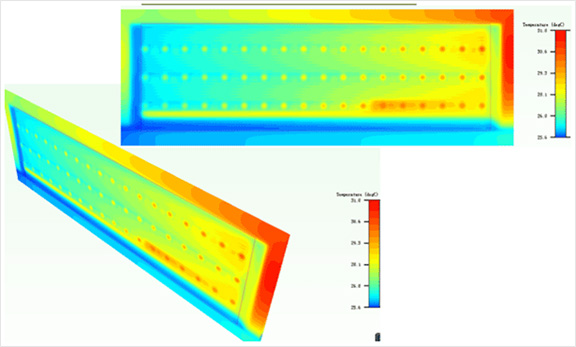

(4)水冷板温度扩散水平仿真示意图

动力电池包 #2 水冷板散热仿真效果示意图:

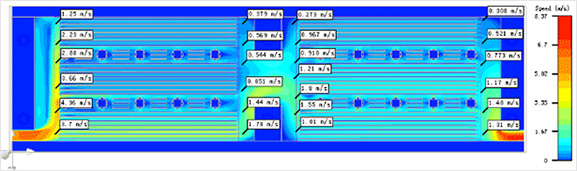

(1)水冷板中截面速率扩散水平示意

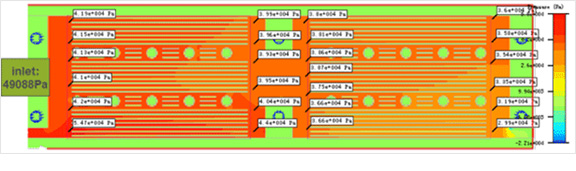

(2)水冷板中截面压力扩散水平示意

(1)水冷板中截面速率扩散水平示意
(2)水冷板中截面压力扩散水平示意

动力电池包 #3 水冷板散热仿真效果示意图

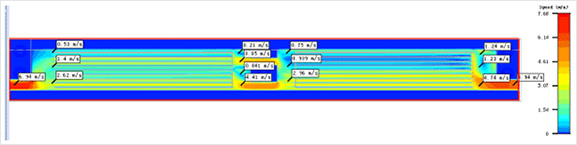

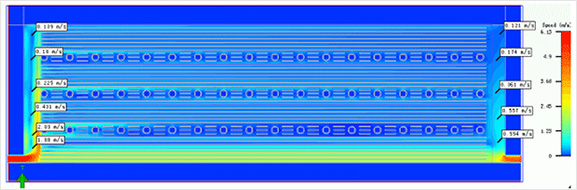

(1)水冷板中截面速率扩散水平示意

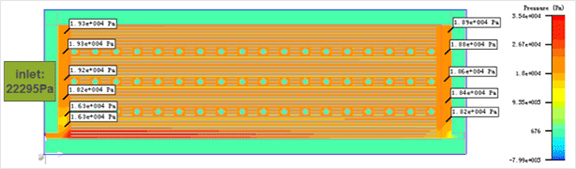

(2)水冷板中截面压力扩散水平示意

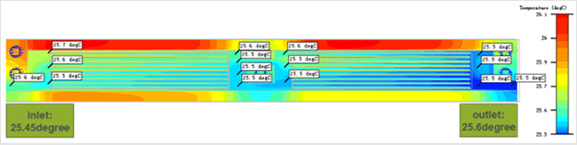

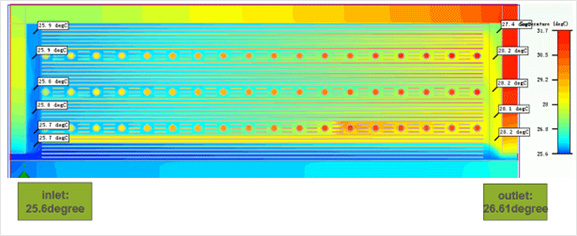

(3)水冷板中截面温度扩散水平示意
(2)水冷板中截面压力扩散水平示意

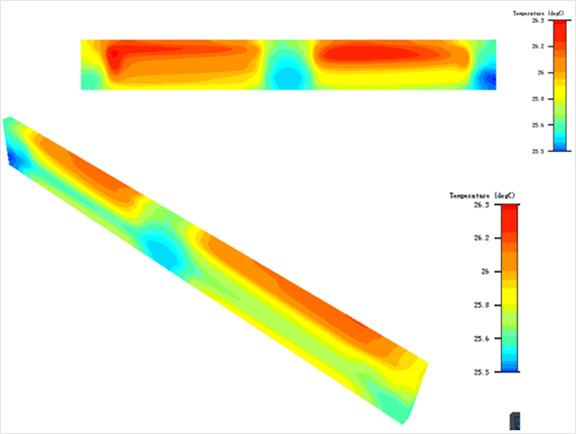

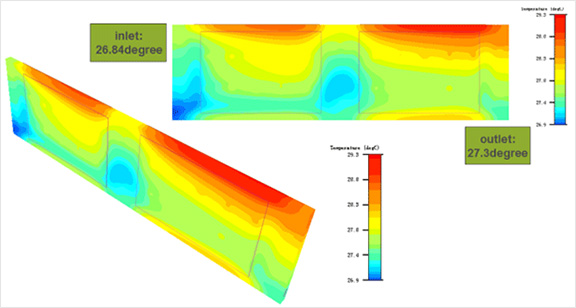

动力电池包 #4 水冷板散热仿真效果示意图(温度扩散水平)

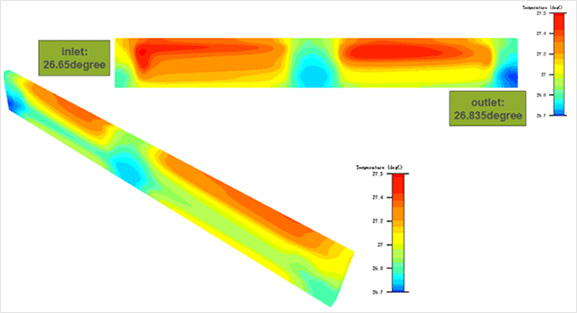

动力电池包 #4 水冷板散热仿真效果示意图(温度扩散水平)

动力电池包水冷板散热解决计划仿真数据总结
       (1)冷却介质:50%乙二醇50%水,流量10L/min,,,,,25?C;;
         (2)出口水温在27.3度,,,,,水冷温差2.3?C;;
         (3)散热片最高温度29.3?C;;
         (4)#1 压差 19200Pa,,,,,#2 压差19700Pa,,,,,#3 压差4300Pa;;
         (5)模组整体压差为:19200*2+19700*2+4300=82100Pa。。
