电能质量SVG散热计划
静止无功赔偿装置（SVC）装置是一种综合治理电压波动和闪变、谐波以及电压不平衡的主要装备 。。。SVG是一种比SVC更为先进的新型静止型无功赔偿装置，，，，是无邪柔性交流输电系统（FACTS）手艺和定制电力（CP）手艺的主要组成部分，，，，现代无功功率赔偿装置的生长偏向 。。。二者在输配电电力系统中获得了普遍应用：远距离电力传输、都会二级变电站（35/110kV)、电弧炉、轧机提升机等其他重工业负载、区域电网、光伏供电、风电场、电力机车供电等领域 。。。SVG属于高热元件，，，，需配合散热性能优良的散热器，，，，才华包管其他稳固的运行，，，，以及增添使用寿命 。。。

        AG电投厅热能在SVC/SVG散热上有富厚的手艺履历，，，，可提供散热性能优良的解决计划，，，，包括提供自然冷却、强制风冷、液冷方面手艺效劳支持 。。。
SVG风冷散热解决计划案例
客户SVG散热设计要求如下
情形温度： 40℃ 气概型号： R4D560-AQ03-01
海拔高度： 3000m 总体温度要求： <35℃
假定IGBT型号： Infineon IHV IGBT，，，，1250W/pcs，，，，共2pcs, 电阻体100W，，，，
               total 2600W 。。。 		散热介质型号： I0.2mm
               K=4W/m*K
？？楣β始笆浚 7个，，，，总功率为2600*7=18200W

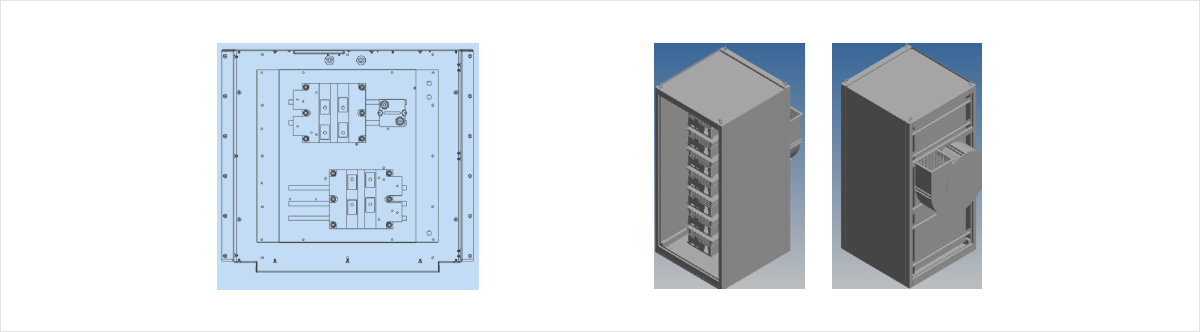

IGBT模子仿真示意图及参数
IGBT模子仿真示意图及参数
         · 散热器尺寸为400x380x100mm，，，，热管布管特定设计；；
           · 发热体和散热片间使用导热硅脂；；
           · 使用壁厚1.0MM定制热管包管散热效能；；
           · 底部8支 9.5 mm热管接纳圆管入槽压平工艺包管散热效能；；
           · 热剖析Epoxy导热系数调解到事情极限温度对应数据，，，，确保仿真与现实的一致性；；
           · 接纳全铝Bonded 散热片；；
           · 产品单重约为：22.6Kg；；
           · 板底 FIN 片使用AL5052 導熱系數：138 w／m^2 K；；
散热器风机参数为

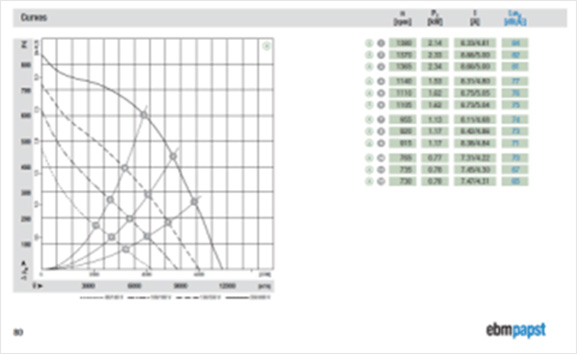

Ebm-papst 560型风机，，，，型号为：R4D560-AQ03

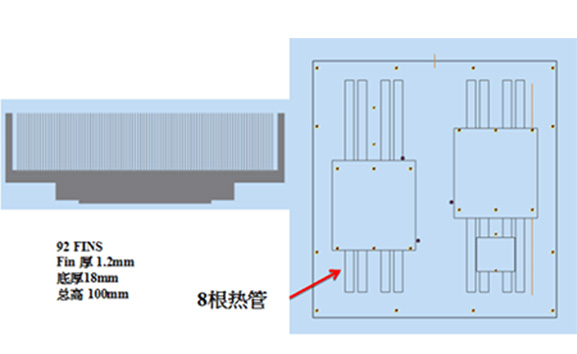

散热器形式平面示意图
接纳bonded fin +8热管设计

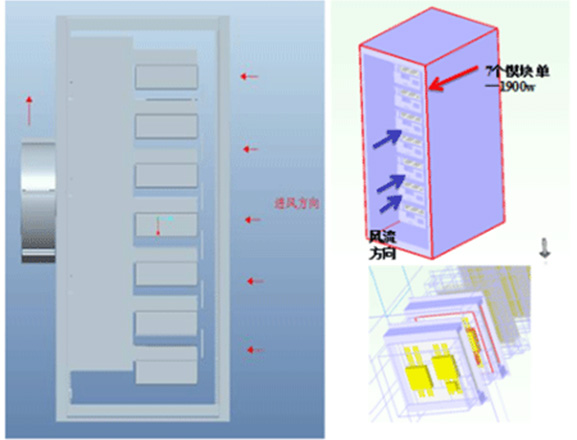

散热器收支风仿真示意图

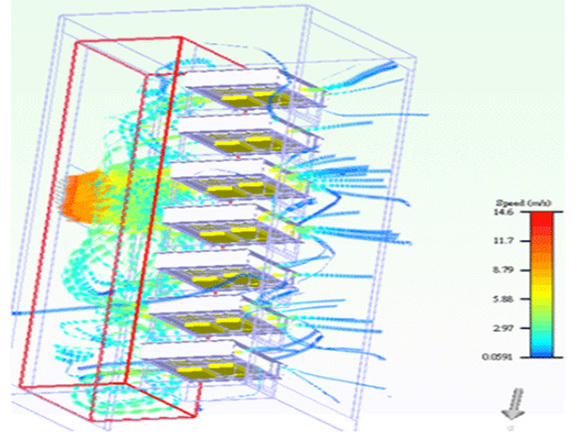

风流仿真示意图

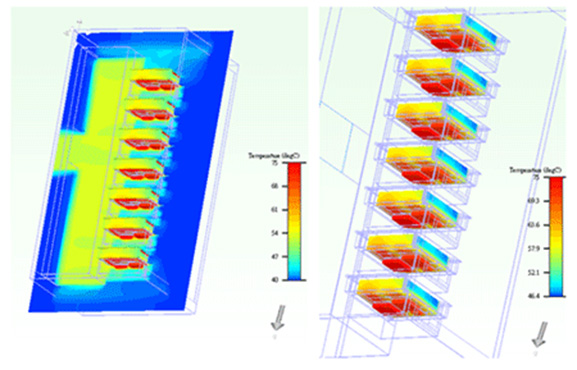

散热器温度仿真示意图

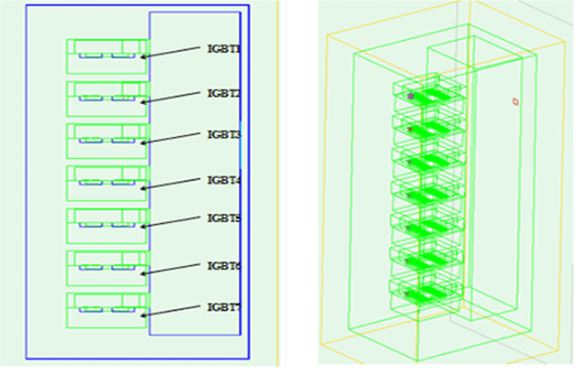

IGBT排列图 　　生齿风速为散热体fin形外距离2~3cm的中心点
散热器测温点仿真示意图

项 次 最高温度℃ 入口风速 m/s 热阻值 C/W 散热器仿真数据显示：温度都在75℃
               以下，，，，温升小于35℃,切合客户设定要求 。。。
模组1 74.56 5.4 0.0133
模组2   5.39 0.013
模组3 74.52 5.4 0.013
模组4 74.72 5.36 0.013
模组5 74.56 5.56 0.013
模组6 74.63 5.58 0.013
模组7 74.43 5.58 0.013
