目今位置：首页>>行业应用>>IT通讯散热计划

IT communication

IT通讯散热计划

3C产品也称为信息家电，，，，，一样平常是指盘算机类、通讯类和消耗类电子产品，，，，，种种繁多市场需求量大，，，，，中国现已成为全球第一大3C产品消耗市。。。。。，，，，随着国民经济水平以及收入水平的提高，，，，，对电子类产品的质量也提出更高的要求，，，，，商家们纷纷推出更高设置、更高性能、更好设计的产品知足消耗者。。。。。

影响电子类产品质量的因素许多，，，，，其中散热是不可忽略的因素，，，，，特殊是在2016年“三星电池门”事务发酵之后，，，，，电子类制造商家越发注重于产品的散热性能与清静。。。。。怎么才华包管电子产品的散热切合严谨的设计要求呢？？？？在产品设计周期最先时就妄想热治理问题是取得高效散热解决计划的常用途径。。。。。AG电投厅热能是海内有着十几年富厚履历的散热手艺效劳商，，，，，能够提供IT通讯类电子产品的散热解决计划，，，，，涉及：板卡（主板）散热、CPU散热、显卡散热、射频？？？？樯⑷取U散热、游戏机散热、VR散热、工控电脑（机）散热、效劳器散热、中央变频空调散热、TEC散热等领域。。。。。

客户SVG散热设计要求如下

PCB source温度	≤100℃
CPU温度	≤100℃

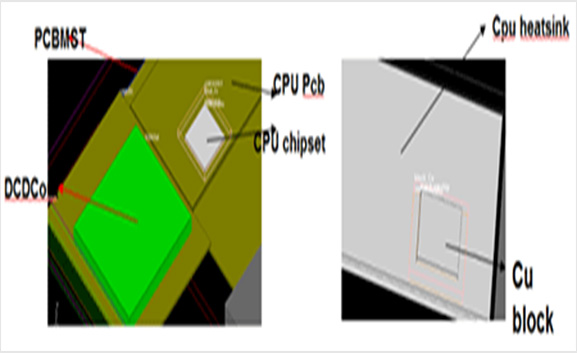

（1）

DCDC输出	电导率:10W/(m*K) 功率:5W
CPU芯片组	电导率:10W/(m*k) 功率:10W
PCB MST	电导率:15W/(m*K) 功率:5W
CPU PCB	电导率:15W/(m*K) 功率:4W
CPU 散热器	尺寸：125956mm，，，，，基板厚度:2mm，，，，，fin数目: 10pcs，，，，，厚度：0.6mm；；；；电导率: AL-extru. 180W/(m*K)。。。。。
CU 块	尺寸：41414.7，，，，，电导率:385 W/(m*k)
导热膏	厚度： 0.3mm，，，，，电导率:3.5W/(m*K)
焊接方法	锡焊4258，，，，，电导率:48W/(m*k) 0.2mm

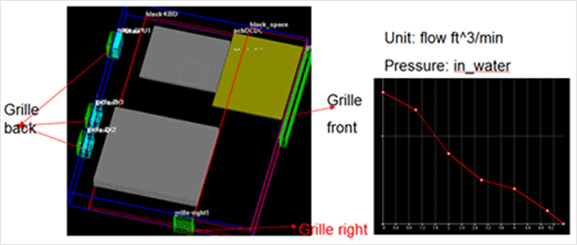

（2）

格栅前面	尺寸:170*27mm，，，，，开孔率:0.5
格栅右边	尺寸:35*30 mm，，，，，开孔率:0.6
格栅背面	尺寸:30*30 mm，，，，，开孔率::0.7
fan	尺寸:303010 mm

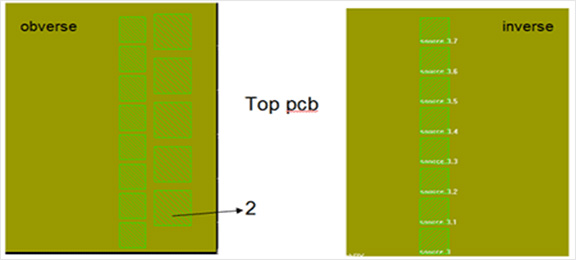

（3）

电路板顶部	尺寸:140170mm，，，，，电导率:10W/(mk)，，，，，功率:3W
热源体背面	0.8W/pcs
热源体正面	左排:0.8W/pcs，，，，，右排: 1.2W/pcs，，，，，标记为 “2”的这排 :1.5W/pcs。。。。。
散热器	尺寸:1401704.5mm，，，，，基板厚：2mm，，，，，fin高度:2.5mm, Fin数目:10pcs，，，，，fin厚度:0.6mm，，，，，电导率:180W/(m*K)。。。。。
导热膏	厚度：0.3mm，，，，，电导率:3.5W/(m*K)。。。。。

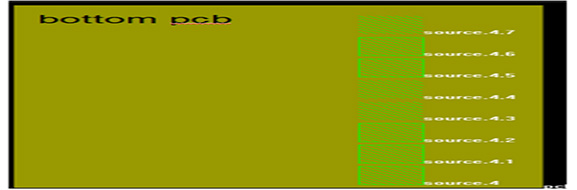

（4）

电路板底部	尺寸:140170mm，，，，，电导率:10W/(mk)，，，，，功率:3W。。。。。
Source of inverse	功率：1.5W/pcs
散热器	尺寸:1401704.5mm，，，，，基板厚：2mm，，，，，fin高度:2.5mm，，，，， Fin数目:10pcs，，，，，fin厚度:0.6mm，，，，，电导率:180W/(m*K)。。。。。
导热膏	厚度： 0.3mm，，，，，电导率:3.5W/(m*K)。。。。。

散热器散热解决计划形貌
(1)增添一个30*10mm的轴流式电扇，，，，，增大通过RX？？？？榈钠髁；；；；
(2)修改电扇前面的铜翅片，，，，，增添系统的气流量。。。。。

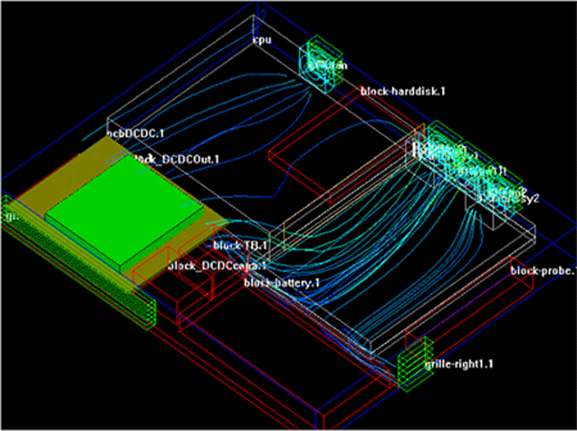

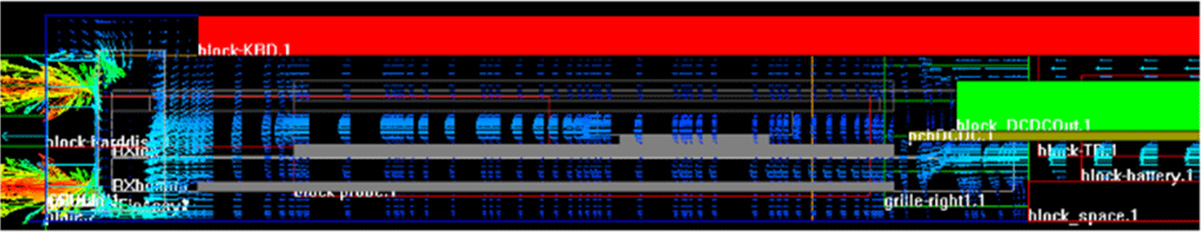

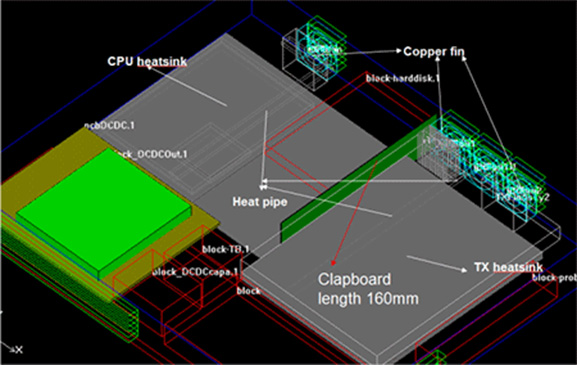

散热整体结构仿真模子示意图

散热整体结构仿真模子示意图

铜翅片	尺寸:30120.3mm，，，，，倾斜：1.0，，，，，数目：30pcs。。。。。
铜翅片	质料:C1100，，，，，电导率:385W/(m*K)。。。。。
热管	D6管厚度：3mm，，，，，用压管工艺，，，，，热管类型: 粉末烧结，，，，，电导率:10000W/(m*k)
增添一个30*10mm的轴流式电扇，，，，，新电扇口区域的开孔率为 0.7。。。。。
隔板	尺寸:160330.5mm，，，，，质料: 不锈钢

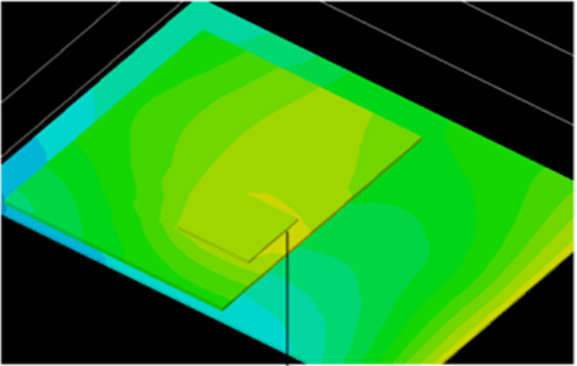

CPU？？？？榉抡嫖露燃捌髀衍示意图

情形温度: 40℃；；；； CPU芯片组最高温度:64.43℃。。。。。

CPU？？？？榉抡嫖露燃捌髀衍示意图

CPU电扇事情点: 体积流量:2.43ft^3/min 压力:17.47Pa

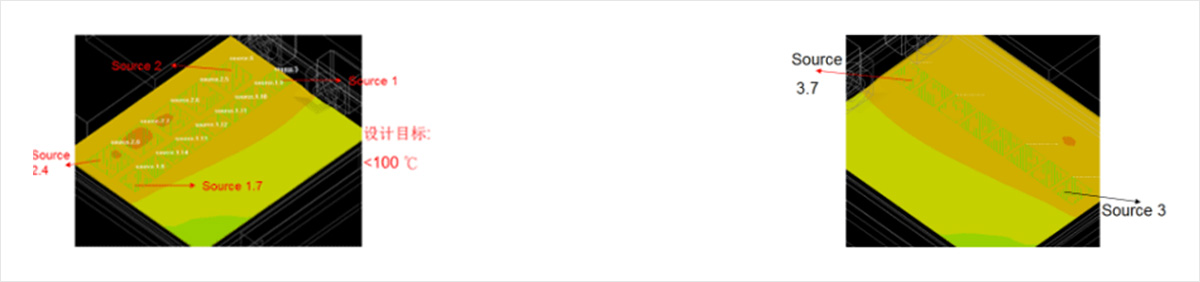

RX？？？？槎ゲ糠抡嫖露嚷衍示意图

RX？？？？槎ゲ糠抡嫖露嚷衍示意图

NO.	最高温度	NO.	最高温度	NO.	最高温度
Source 1	59.43	Source 1.7	59.73	Source 3.1	59.59
Source 1.1	59.54	Source 2	60.02	Source 3.2	59.7
Source 1.2	59.66	Source 2.1	60.19	Source 3.3	59.77
Source 1.3	59.73	Source 2.2	60.16	Source 3.4	59.8
Source 1.4	59.76	Source 2.3	59.96	Source 3.5	59.8
Source 1.5	59.77	Source 2.4	59.96	Source 3.6	59.78
Source 1.6	59.76	Source 3	59.48	Source 3.7	59.74

NO.	最高温度	NO.	最高温度
Source 4	60.83	Source 4.4	60.95
Source 4.1	60.53	Source 4.5	60.89
Source 4.2	60.92	Source 4.6	60.8
Source 4.3	60.96	Source 4.7	60.67

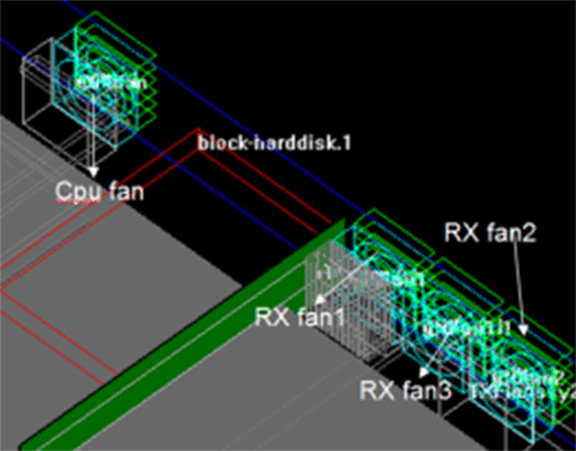

Fan事情点:
CPU fan: 2.43ft^3/min ,17.47Pa；；；；
RX fan1: 2.23ft^3/min ,18.65Pa；；；；
RX fan2: 2.5ft^3/min ,17.09Pa；；；；
RX fan3:2.22ft^3/min,18.70Pa。。。。。

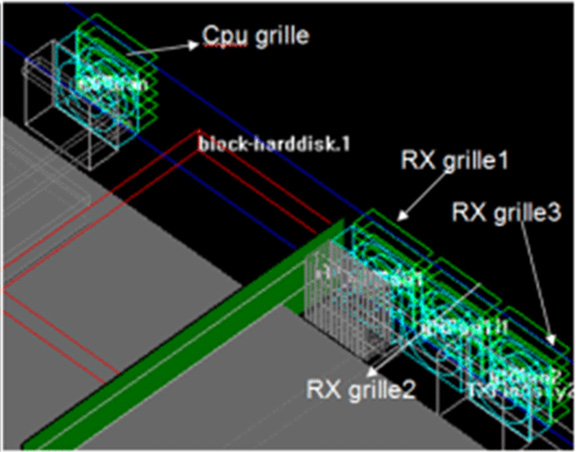

电扇栅格窗气流:
CPU grille:2.26ft^3/min；；；；
RX grille1:1.95 ft^3/min；；；；
RX grille2:2.23 ft^3/min；；；；
RX grille3:1.962ft^3/min；；；；
Total: 8.4ft^3/min。。。。。

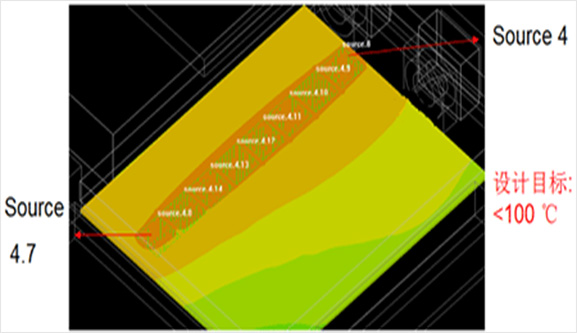

RX？？？？榈撞糠抡嫖露嚷衍示意图

散热解决计划仿真效果汇总

	CPU最高温度（℃）	热源体温度规模（℃）	系统气流流量(ft^3/min)
计划仿真效果	64.43	60.92~59.43	8.4
切合CPU温度小于80℃和热源体温度小于100℃的要求，，，，，完成散热设计要求。。。。。
