Forced air cooling
强制风冷
                        强制风冷是用增添空气的盛行动为前言来实现热源件的冷却需要的散热方法。 。。通过加大热源件的散热外貌积和加速单位时间内空气流过物体的速率两种要领能快速的实现优异散热性能。 。。增添散热面积可以在热源件外貌加装散热片来实现，，，，一样平常是把散热片紧贴牢靠在热源件上以获得更高的散热效能。 。。增添空气流动可用电扇（风机）来增强透风、强化冷却效果。 。。大大都情形下，，，，电扇加上散热片可以使冷却效率大大提高。 。。

强制风冷经常被用于内燃发念头的冷却散热，，，，我们可以看到汽车或摩托车上内燃发念头的外部除了被设计成齿片状，，，，还加装了搭载有强制风冷式的排气口护罩，，，，设计成齿片状是为了增添散热面积，，，，而排气口护罩中的电扇则是用于增强内燃发念头外貌的空气流动，，，，让发念头快速降温，，，，包管正常运行。 。。

AG电投厅热能近年来增强对强制风冷手艺应用的研发，，，，实现了强制风冷用于风能变流器、光伏逆变器、SVG等大功率机械的散热。 。。使用大功率铲齿散热器+电扇或大功率铲齿散热器+热管的散热方法，，，，可大大提高散热效能。 。。
AG电投厅热能提供多种风冷散热解决计划：
                    风冷+型材散热器
风冷+摩擦焊散热器
风冷+插片散热器
风冷+铲齿散热器
风冷+热管散热器
光伏逆变器强制风冷散热解决计划
设计输入及规格要求：
消耗项 单个消耗
（W） 		器件数目 单个消耗
（W） 		型号 情形温度
（℃） 		散热设计温度（℃）
IGBT模板 426W 1 426W FS150R12KT3 60 100
合计     426W

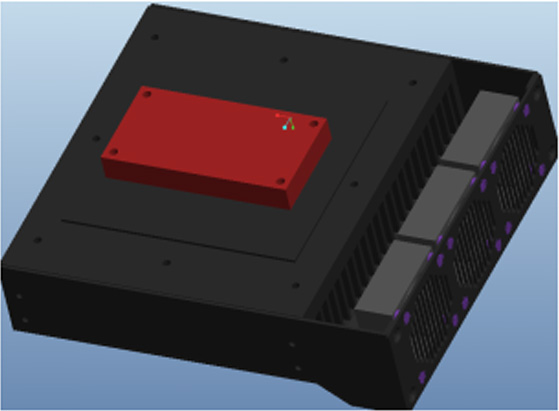

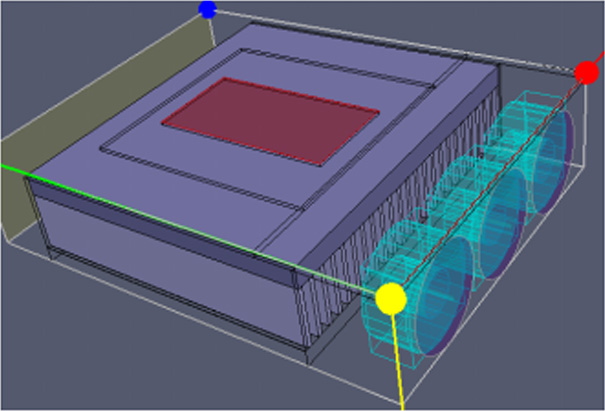

光伏逆变器仿真模子示意图及散热设计参数：

3pcs 6025 fan，，，，距离前面板5mm,面板对应开孔率为65%，，，，接纳铝型材散热器，，，，导热介质：7762 grease 0.1mm，，，，K=4W/m*K。 。。
电扇使用说明及参数：

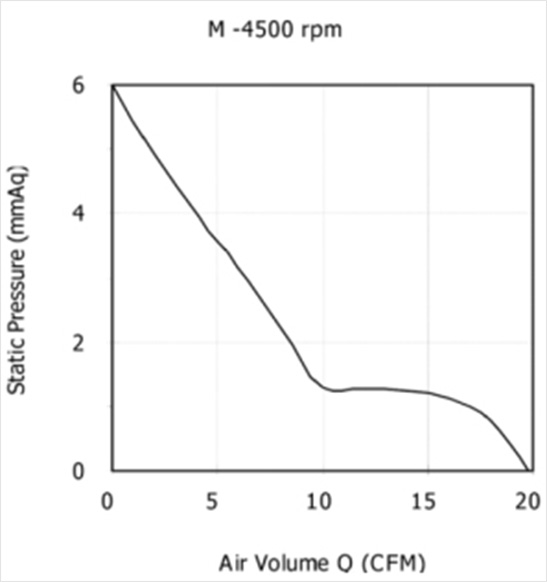

初始设计匹配C6025M12BPLB1w-7电扇（参数：12V，，，，4500RPM，，，，34.13dBA）

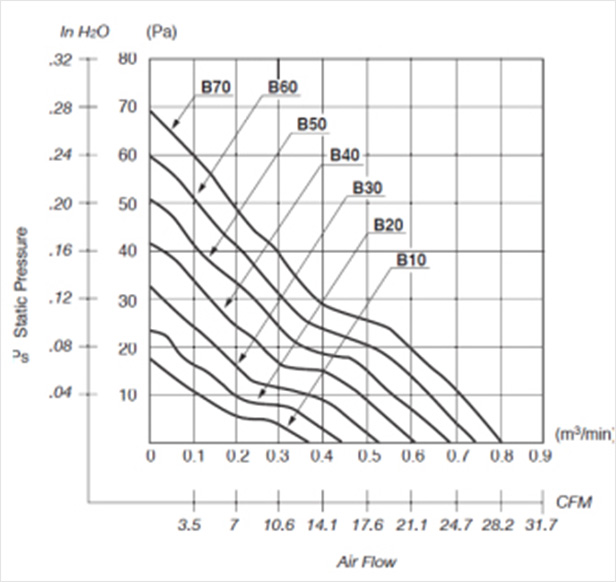

计划使用NMB2410ML-04W-B80电扇（参数：12V，，，，7800RPM，，，，46dBA）

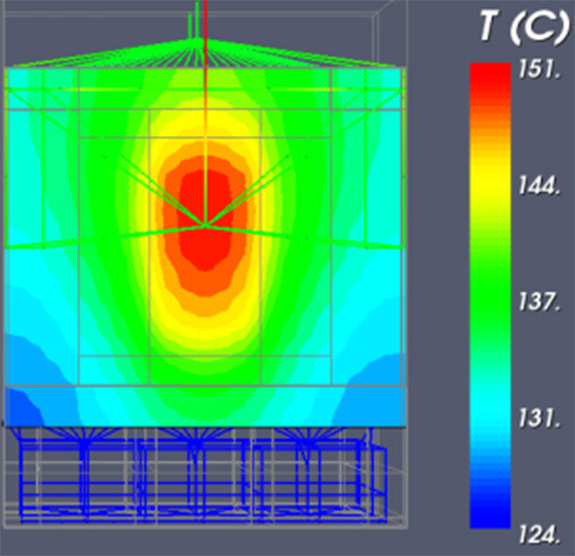

初始设计匹配电扇热仿真温度示意图：

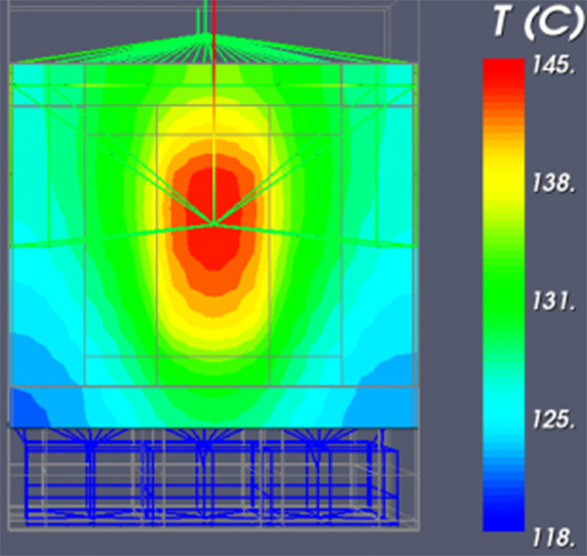

计划使用电扇热仿真温度示意图：

（仿真效果显示：原始设计散热片+C6025 fan IGBT 客温151℃，，，，计划匹配NMB6025 fan，，，，IGBT客温145℃，，，，两个电扇具有相同的转速、噪音、电压、寿命，，，，因此首选NMB此电扇）
初始设计匹配电扇热仿真温度示意图：

数据汇总：

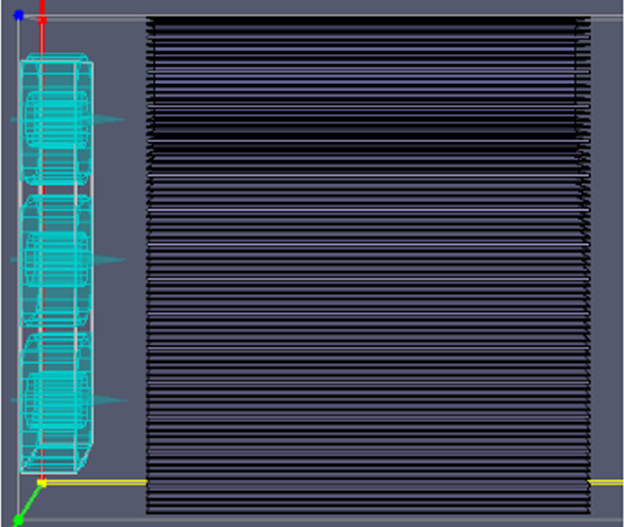

（1）计划接纳全铝铲齿散热片+NMB6025ML 7800RPM电扇，，，，散热片形状尺寸稳固，，，，底板厚度稳固，，，，齿片厚度为0.8mm ，，，，共73fins，，，，间距:2.3mm，，，，铲齿铝散热片。 。。
（2）特殊注重：调解电扇与前面板间没有逍遥，，，，避免空气回流。 。。（若是凭证原设计则有5mm的间隙，，，，空气会回流，，，，温度会增添6℃。 。。）

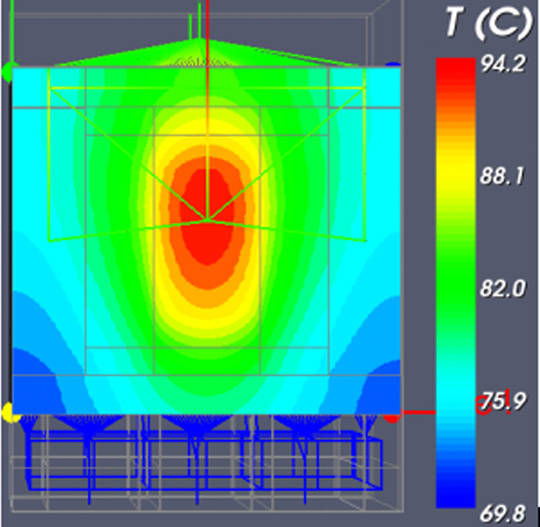

（3）仿真效果：IGBT壳温为94.2℃，，，，切合客户要求的100℃。 。。
